■冲洗形式:
无级调速沉浸式滚轴设计,显影、水洗、上胶、烘干一次性自动完成。
■人机界面:
大型液晶屏显示,六键操作,机器功能及运行状态一目了然,操作界面简单方便。
■控制先进:
独立的电气、软件控制系统,采用可编程的微处理控制系统,可实现多种版材、药液冲洗参数要求的随意设置。3套冲洗工艺选择设定,方便客户切换使用。显影液温控系统由1个加热管,1个冷凝器,1个温度传感器和1个循环泵组成,可精准地控制显影温度稳定在±0.3℃之间。无级调速系统,确保速度控制精确,走版速度均匀。
■药液管理:
设有根据版材实际尺寸及药液使用时间自动补充显影液的功能,可以长时间保持显影药液活性;方便拆卸清洗或更换滤芯的过滤器,过滤药液中的残渣,确保冲版质量的高质和稳定。
■冲洗品质高:
大容量显影药槽和无级调速沉浸式设计,大直径Φ54mm(Φ69mm)耐酸耐碱橡胶轴的应用,确保冲版的高质和稳定。同时考虑到目前版材种类的多样化,可选配不同硬度和材料的毛刷轴,确保网点清晰再现。并且具有再水洗功能,以满足版面洁净的更高要求。
■节能设计:
具有自动节能的睡眠模式,保证滚轴的周期性稳定运作。同时具备双向、双路设计的高效烘干热风系统,胶水自动回收系统等节能、降耗的设计。
■升级功能:
更换相应的通信接口,可直接与CTP连线,并选购收版装置,组成一整套全自动的制版,冲版和收版系统。
■产品安全:
在机器上设有急停开关;药槽防干烧自动保护装置;烘干过热自动保护装置;药液位过低或无液报警装置;机械传动的封闭保护装置;以及机器各安全重要部位均贴有安全标识;确保整机使用安全、可靠。
■维护方便:
机内的滚轴、毛刷、导向等部件均可方便拆卸提取进行保养和清洗。
主要参数与技术指标
|
|

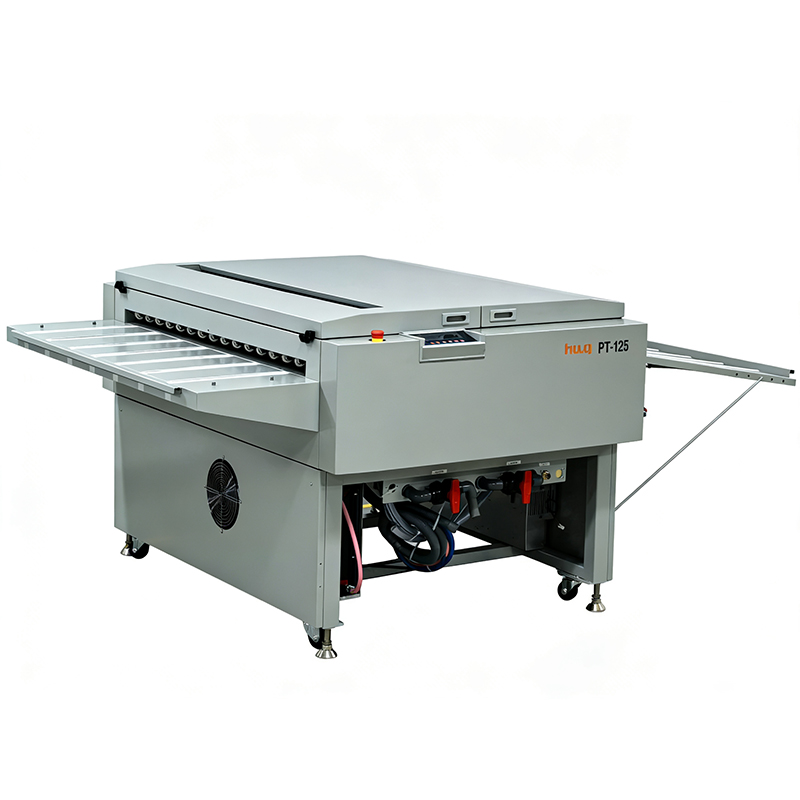

PT-90 |
PT-125 |
|
|
功能 |
直接水水洗系统 闭合冷凝系统 CTP接口 胶料冲洗 可调烘干温度 直观的人机操作界面 |
||
|
印版尺寸 |
|||
|
最大印版宽度 |
880mm |
1270mm |
|
|
最小印版宽度 |
180mm |
||
|
最小印版长度 |
400mm |
||
|
厚度 |
0.15-0.4mm(0.006-0.016") |
||
|
进口/出口高度 |
850mm/865mm |
810mm/830mm |
|
|
显影时间 |
10s ~ 60s可调 |
15s ~ 60s可调 |
|
|
显影温度 |
20℃ ~ 40℃可调 |
||
|
干燥温度 |
40℃ ~ 60℃可调 |
35℃ ~ 60℃可调 |
|
|
显影剂槽 |
|||
|
体积 |
约30L |
约56L |
|
|
材料 |
PVC |
||
|
水 |
|||
|
压力 |
1-4 bar |
||
|
硬度 |
200ppm 或更低 |
||
|
连接 |
进水 3/4 英寸, 排水管:内径,1/2英寸 |
||
|
处理部分 |
显影 冲洗 上胶 干燥 |
||
|
自动补液 |
根据以下条件控制: 冲版面积1m2自动补充一次 药液使用(开关机)时间 |
||
|
|
PT-90 |
PT-125 |
|
|
用户控制 |
单色液晶屏幕(127mm x 34mm,240 x 64 Dot) 6键控制按钮 主开关 紧急停止按钮 |
||
|
辊轮 |
直径:54mm 材料:合成橡胶 |
直径:54mm 材料:合成橡胶 |
|
|
辊轮动力 |
|||
|
电机 |
24V DC, 带变速箱 |
||
|
传动 |
链条,齿轮,蜗轮,蜗杆 |
||
|
速度控制 |
闭合回路 |
||
|
冲版速度 |
冲洗线速度380mm/min ~ 2280mm/min |
||
|
毛刷速度 |
电机转速:60r/min-120r/min |
||
|
显影剂补充液和胶料泵 |
波纹管型 |
||
|
管子 |
PVC |
||
|
毛刷(显影和洗涤部分) |
直径:46mm |
直径:51mm |
|
|
加热管 |
1200w沉浸式加热元件 |
||
|
冷却器 |
冷却水在整个闭合回路系统中流动 |
||
|
感测器 |
|||
|
进口、出口 |
光学反射 |
||
|
槽水位 |
浮动簧片开关 |
||
|
显影剂温度 |
模拟热耦合 |
||
|
冷却水温度 |
模拟热耦合 |
||
|
干燥器温度 |
模拟热耦合 |
||
|
显影剂传导性(可选) |
无电极传导性探测 2-200mS |
||
|
电气 |
|||
|
电源要求 |
单相220V 50HZ 4KW(额定) |
||
|
噪音 |
<= 70dB |
||
|
环境温度 |
15-35℃ |
||
